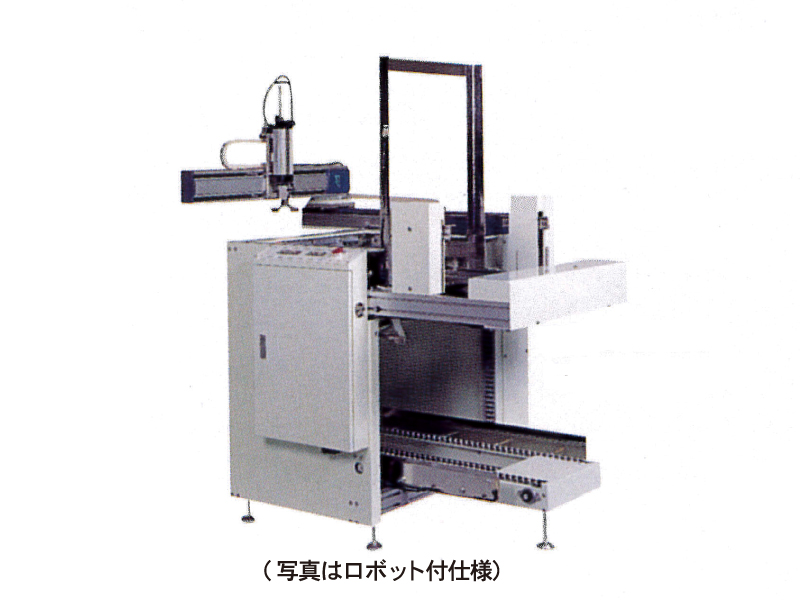

TRAY CHANGER

标准TRAY CHANGE TCL系列

トレーチェンジャー1

配合生产线需求可进行托盘的供给、上下搬送、位置规范、叠放、取出等动作，被广泛应用于部件加工、组装生产线等领域。
被广泛应用于部件加工、组装生产线等领域

设备型号	TCL-VF400	TCL-VF500	TCL-VF600
托盘尺寸(mm）	W：300～400 D：250～320 H：50～150	W：320～650 D：300～450 H：50～150	W：400～650 D：350～550 H：50～150
更换时间	7sec	8sec	10sec
规范方法	外形规范
叠放重量	MAX 25Kg	MAX 40Kg	MAX 80Kg
升降重量	MAX 60Kg		MAX 100Kg
下段搬送重量	MAX 100Kg		MAX 160Kg
材质	聚苯乙烯泡沫塑料、塑料	周转箱：聚丙烯及聚乙烯中子托盘：聚苯乙烯泡沫塑料、真空成型托盘
额定电压	AC200V
供给气压	0.4MPa
外装颜色	象牙色（munsell2.5G9/0.7）
主机重量	130Kg	150Kg	200Kg

※本规格可能在事先未知会的情况下进行更改，敬请谅解

设备型号
TCL-VF500
托盘尺寸(mm）
W：320～650 D：300～450 H：50～150
更换时间
8sec
规范方法
外形规范
叠放重量
MAX 40Kg
升降重量
MAX 60Kg
下段搬送重量
MAX 100Kg
材质
周转箱：聚丙烯及聚乙烯中子托盘：聚苯乙烯泡沫塑料、真空成型托盘
额定电压
AC200V
供给气压
0.4MPa
外装颜色
象牙色（munsell2.5G9/0.7）
主机重量
150Kg

设备型号
TCL-VF600
托盘尺寸(mm）
W：400～650 D：350～550 H：50～150
更换时间
10sec
规范方法
外形规范
叠放重量
MAX 80Kg
升降重量
MAX 100Kg
下段搬送重量
MAX 160Kg
材质
周转箱：聚丙烯及聚乙烯中子托盘：聚苯乙烯泡沫塑料、真空成型托盘
额定电压
AC200V
供给气压
0.4MPa
外装颜色
象牙色（munsell2.5G9/0.7）
主机重量
200Kg

※本规格可能在事先未知会的情况下进行更改，敬请谅解
